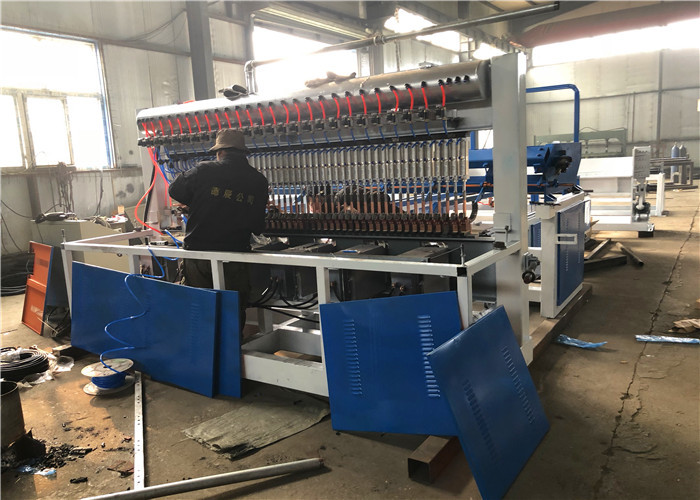

2600m m Mesh Welding Machine de refuerzo

Cerca reforzada neumática Mesh Welding Machine de Mesh Width 2500m m

La cadena de producción de soldadura reforzada de la malla de la barra de acero es una clase de equipo de soldadura automático de la malla de alambre.
Línea alimentación automática precortada del alambre, alimentación automática del almacenamiento de alambre cruzado, salida automática de la malla, apilando la alineación, empaquetando.
Comparado con el equipo de soldadura común de la malla de alambre, la malla de alambre automática que forma la cadena de producción alimentación automática de las aplicaciones en vez del manual que alimenta, automáticamente dando vuelta a la malla, cogiendo la malla, embalando en vez del manual que levanta, colocando y atando, que ahorra el trabajo

cueste y mejora la eficacia de la producción

1. De la deformación el alambre y el alambre de la trama son precortados por la cortadora que se endereza y del alambre. Y la línea alambre será puesta por el manual y la carretilla de alimentación, voluntad del alambre cruzado que baja automáticamente.

2. Línea de control de motor servo sistema de alimentación automático del alambre

3. El poder de soldadura viene de neumático, con las ventajas de la presión es constante, estable y fácil de ajustar.

4. Tirando del motor servo de las aplicaciones de sistema de malla, en este caso el tamaño de malla es ajustable y exacto.

5. El sistema que controla adopta el PLC de Mitsubishi, todos los parámetros es entrada al lado de pantalla táctil.

descripción del paso de funcionamiento

1. El sistema del control automático del PLC del sistema de control Panasonic, combinado con la pantalla táctil de Weinview, puede entrar y exhibir directamente parámetros de funcionamiento del equipo, inteligente y fácil actuar.

2. Tolva del alambre de la trama: el motor de pasos conduce el disco-tipo alambres de descenso del dispositivo automáticamente, y la tolva tiene una capacidad grande de almacenar los alambres máximo arriba a 1,5 toneladas. Cuando no hay alambre en la tolva, el equipo parará automáticamente el correr.

3. Mecanismo de alimentación del alambre del diámetro: El motor servo de Mitsubishi se equipa del reductor planetario para conducir el dispositivo de alimentación del alambre neumático de la compresión para enviar el alambre del diámetro a la posición de soldadura. El equipo se suelda con autógena automáticamente.

4. Malla que tira del mecanismo: Motor servo de Mitsubishi que apoya la malla de fijación con abrazadera neumática de las impulsiones planetarias del reductor que tira del dispositivo para asegurar la estabilidad del sistema y del tamaño estándar de la malla soldada con autógena. El dibujo de intercambio automático de la malla puede realizar la producción de malla de alargamiento del tamaño.

5. Los electrodos de soldadura refrigerados por agua y un nuevo tipo de transformador especial para la malla de soldadura refrigerada por agua con la resina de epoxy se adoptan, que es más pequeña de tamaño y más alta en seguridad y confiabilidad que los transformadores tradicionales.

6. Los aparatos eléctricos de baja tensión se hacen de Schneider, de Tianzheng, de Mingwei y de otras marcas bien conocidas para asegurar la operación eficiente y estable del equipo.

7. La soldadora de refuerzo de la malla parará el trabajar automáticamente si no hay alambres cruzados en dispositivo de la tolva.

8. Cuando hay malfuncionamiento en la máquina, el PLC la alarma, que es conveniente ajustar la máquina.

9. El ajuste del espacio del alambre cruzado adopta el control del microordenador del PLC, sistema en la pantalla táctil.

10. La malla que tira del sistema en ciclo se calcula automáticamente, ningún ajuste manual de la necesidad. La malla que tira del coche puede estar de nuevo a origen automáticamente después de acabar la tracción.

11. La soldadora de refuerzo de la malla se equipa de 13 transformadores refrigerados por agua del PCS. Cada transformador de soldadura es 165KVA.

Especificaciones

embalaje de la máquina

1. El soporte y los equipos auxiliares estarán con el paquete plástico, recambios en caja del cartón.
2. La máquina principal será fijada en el envase por la cuerda de alambre de acero para hacerla estable.
3. Necesita un 20GP, 40GP o 40" HC para el envío
